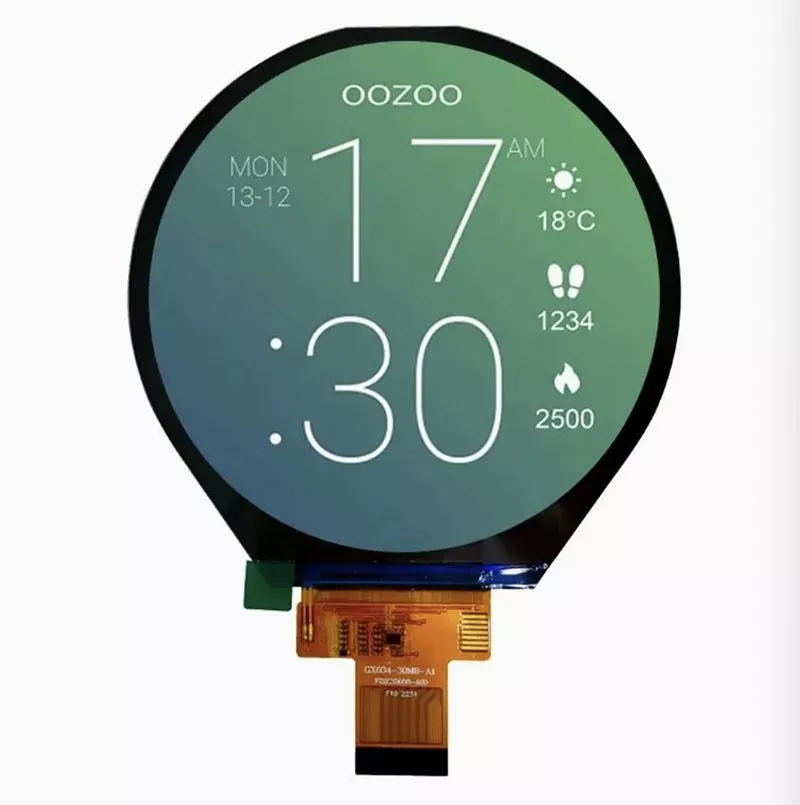

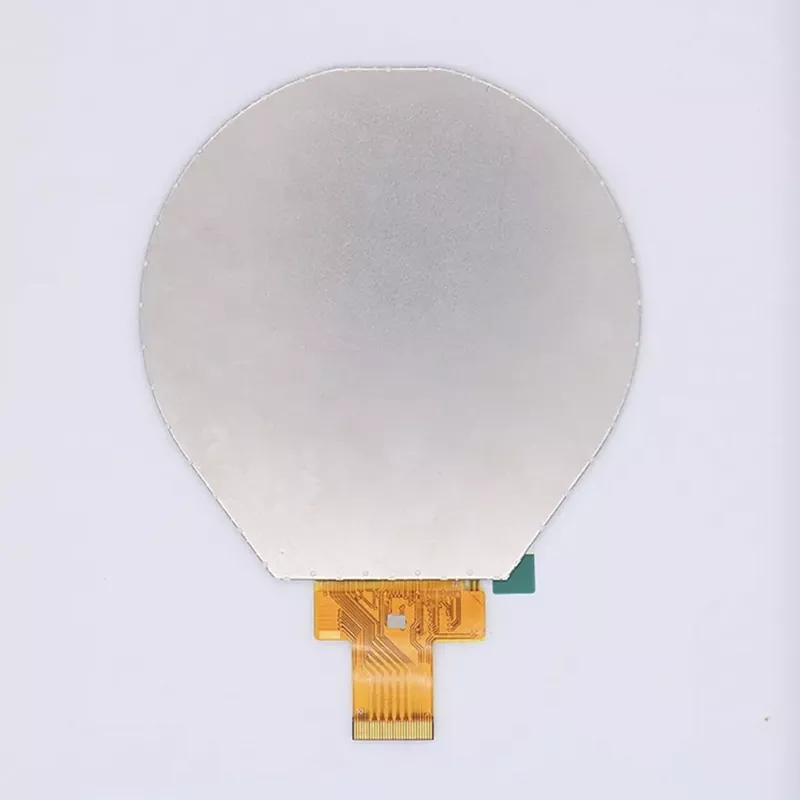

3.4 انچ 800x800 راؤنڈ IPS TFT ماڈیول

انٹلیجنس کے دور میں ، TFT ماڈیول ہمیں تصاویر کی شکل میں مطلوبہ ڈیٹا پیش کرنے میں مدد کرتا ہے۔ TFT ماڈیول کے معیار کا اس کے اطلاق پر ایک اہم اثر پڑتا ہے۔ وکٹرونکس 3.4 انچ 800x800 راؤنڈ آئی پی ایس ٹی ایف ٹی ماڈیول کے کیا فوائد ہیں؟ سب سے پہلے ، یہ صارفین کو 800 × 800 ریزولوشن اور 16.7m رنگ ، 85 ° دیکھنے کا زاویہ (تمام سمت) ، 1000 سی ڈی/m² عام چمک ، اور 1200: 1 کے برعکس تناسب کے ساتھ ایک پریمیم ڈسپلے فراہم کرتا ہے۔ دوم ، یہ تیز رفتار ڈیٹا کی منتقلی کے لئے MIPI DSI انٹرفیس کا استعمال کرتا ہے۔ مطابقت اور کارکردگی کو یقینی بناتے ہوئے ، ILI9881C کنٹرولر IC کے ذریعہ کارفرما ہے۔ اس کے علاوہ ، یہ 5S2P ایل ای ڈی بیک لائٹ سسٹم کو 120MA پر 15V (13.5V منٹ ، 16.5V زیادہ سے زیادہ) کی عام سپلائی وولٹیج کے ساتھ مربوط کرتا ہے اور 30،000 سے 50،000 گھنٹے (عام) سے 50 ٪ ابتدائی چمک (TA = 25 ° C) تک لمبی عمر پیش کرتا ہے۔ اس کے علاوہ ، یہ سخت وشوسنییتا کی جانچ سے گزرتا ہے جس میں اعلی/کم درجہ حرارت آپریشن اور اسٹوریج ، نمی ، اور درجہ حرارت کے چکر ٹیسٹ شامل ہیں ، سخت کوالٹی اشورینس کے معیار کو پورا کرنا (AQL MA = 0.65 ، MI = 1.0 فی ANSI/ASQ Z1.4)۔ اس سے یہ معتبر طور پر -30 ° C سے +80 ° C کی وسیع درجہ حرارت کی حد میں کام کرتا ہے اور اسی سخت حالات میں اسٹوریج کا مقابلہ کرتا ہے ..

یہ وکٹرونکس 3.4 انچ TFT ماڈیول صنعتی HMIs ، پورٹیبل میڈیکل ڈیوائسز ، ٹیسٹ اور پیمائش کے سازوسامان ، نقل و حمل کے نظام ، ناہموار ہینڈ ہیلڈ ٹرمینلز ، اور کسی بھی ایپلی کیشن کے لئے موزوں ہے جس میں چیلنجنگ ماحول میں قابل اعتماد ، اعلی نمائش ڈسپلے کی ضرورت ہوتی ہے۔

عمومی وضاحتیں

VXT340MQIA-01 ایک TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور IC ، FPC ، بیک لائٹ یونٹ پر مشتمل ہے۔ The3.4 ¢ ¢ ڈسپلے ایریا میں 800x (RGB) x 800 پکسلز شامل ہیں اور 16.7M رنگوں تک دکھا سکتے ہیں۔ یہ پروڈکٹ ROHS ماحولیاتی معیار کے ساتھ معاہدہ کرتا ہے۔

نوٹ 1: درجہ حرارت اور ڈرائیونگ وولٹیج کے ذریعہ رنگین دھن قدرے تبدیل کردی گئی ہے۔

نوٹ 2: ایف پی سی اور سولڈر کے بغیر۔

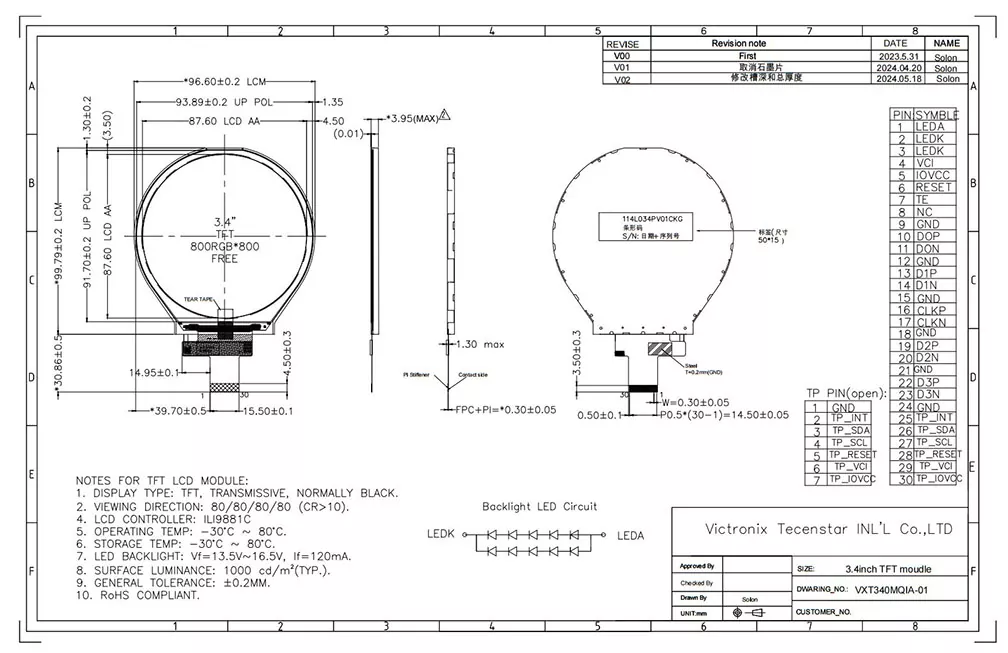

خاکہ ڈرائنگ
