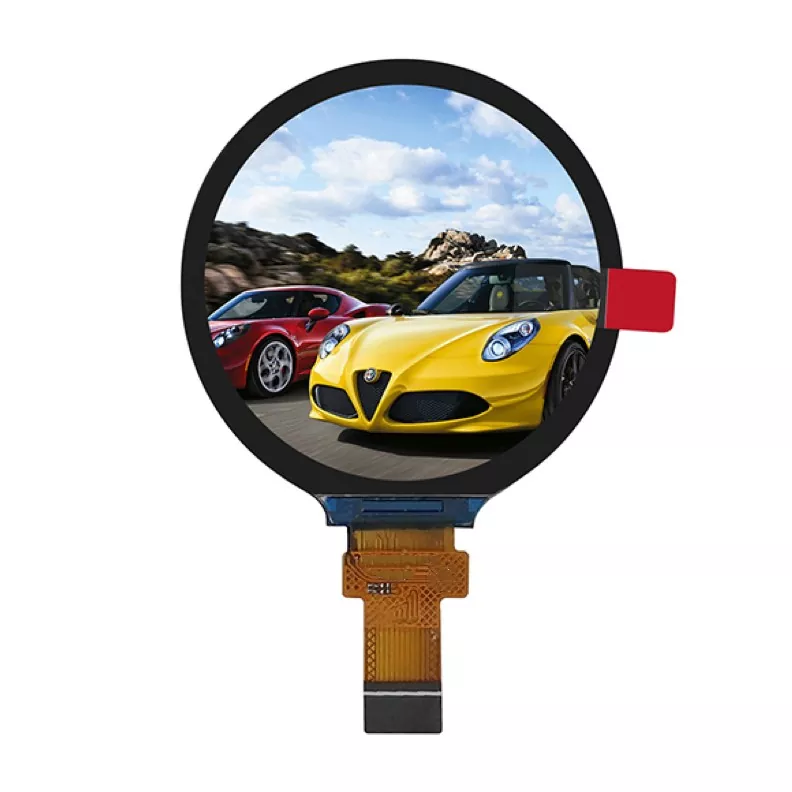

1.6 انچ 400x400 راؤنڈ IPS TFT ماڈیول

یہ وکٹرونکس 1.6 انچ 400x400 راؤنڈ آئی پی ایس ٹی ایف ٹی ماڈیول ایک پریمیم 1.6 انچ سرکلر ٹی ایف ٹی ایل سی ڈی ماڈیول ہے جس میں ایپلی کیشنز کا مطالبہ کرنے کے لئے انجنیئر کیا جاتا ہے جس میں کمپیکٹ شکل میں تیز بصریوں کی ضرورت ہوتی ہے۔ ایک متاثر کن 400 × 400 پکسل ریزولوشن کے ساتھ آئی پی ایس پینل کی خاصیت ، یہ ماڈیول 16.7 ملین رنگوں کی حمایت کے ساتھ متحرک ، حقیقی سے زندگی کی تصاویر فراہم کرتا ہے۔ چین میں ایک پیشہ ور ایل سی ڈی بنانے والے اور سپلائر کی حیثیت سے ، ہم اپنے صارفین کی ضروریات کو پورا کرنے کے لئے اپنی مرضی کے مطابق مصنوعات پیش کرتے ہیں۔

ماڈل:VXT016VCSA-01

انکوائری بھیجیں۔ پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

ہماری زندگی میں TFT ماڈیول زیادہ سے زیادہ عام ہوتا جارہا ہے۔ چین میں ایل سی ڈی کے کارخانہ دار اور سپلائر کی حیثیت سے ، اس ویکٹرونکس 1.6 انچ 400x400 راؤنڈ آئی پی ایس ٹی ایف ٹی ماڈیول کے کیا فوائد ہیں؟ سب سے پہلے ، اس کی آئی پی ایس ٹیکنالوجی تمام سمتوں (3 ، 6 ، 9 ، 12 بجے) سے 80 ڈگری دیکھنے والے زاویہ کے ساتھ مستقل رنگ اور وضاحت کو یقینی بناتی ہے اور 1000: 1 کا ایک اعلی عام برعکس تناسب۔ دوم ، اس کی 1S3P-leds (سفید) بیک لائٹ 350 CD/m² (NITs) کی عمدہ چمک فراہم کرتی ہے جس میں عمدہ یکسانیت (≥80 ٪) ہوتی ہے ، جو روشنی کے تمام حالات میں واضح مرئیت کو یقینی بناتی ہے۔ بیک لائٹ کی عمر 30،000 سے 50،000 گھنٹے تک متوقع ہے۔ اس کے علاوہ ، یہ ST77903 IC کے ذریعہ ایک ہموار QSPI انٹرفیس کے ساتھ کارفرما ہے جو انضمام کو آسان بناتا ہے اور 3.3V منطق کی فراہمی (IOVCC مطابقت پذیر 1.65V-3.3V) پر کام کرتا ہے۔ اس کے علاوہ ، یہ انتہائی درجہ حرارت (-20 ° C سے +70 ° C) میں کام کرنے کے لئے سخت وشوسنییتا ٹیسٹ (تھرمل سائیکلنگ ، نمی ، ہالٹ) سے گزرتا ہے۔

یہ وکٹرونکس 1.6 انچ TFT ماڈیول ROHS کے مطابق ہے اور اسے اعلی/کم درجہ حرارت اسٹوریج/آپریشن ، نمی ، اور تھرمل سائیکلنگ کے تحت قابل اعتماد کے لئے سختی سے تجربہ کیا گیا ہے۔ یہ بڑے پیمانے پر سمارٹ پہننے کے قابل ، کمپیکٹ صنعتی HMIs ، طبی آلات ، اوزار ، اور کسی بھی ایپلی کیشن میں استعمال ہوتا ہے جس میں عمدہ کارکردگی اور وشوسنییتا کے ساتھ چھوٹے ، اعلی ریزولوشن سرکلر ڈسپلے کی ضرورت ہوتی ہے۔

عمومی وضاحتیں

VXT016VCSA-01 ایک TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور IC ، FPC ، بیک لائٹ یونٹ پر مشتمل ہے۔ 1.6 ¢ ¢ ڈسپلے ایریا میں 400x400 پکسلز شامل ہیں اور یہ 16.7m رنگوں تک ظاہر کرسکتے ہیں۔ یہ پروڈکٹ ROHS ماحولیاتی معیار کے ساتھ معاہدہ کرتا ہے۔

LCD پیرامیٹر

آئٹم	مندرجات	یونٹ	نوٹ
LCD قسم	tft	-
رنگ ڈسپلے کریں	16.7m
دیکھنے کی سمت	سب	او کلاک
آپریٹنگ درجہ حرارت	-20 ~+70	℃
اسٹوریج کا درجہ حرارت	-30 ~+80	℃

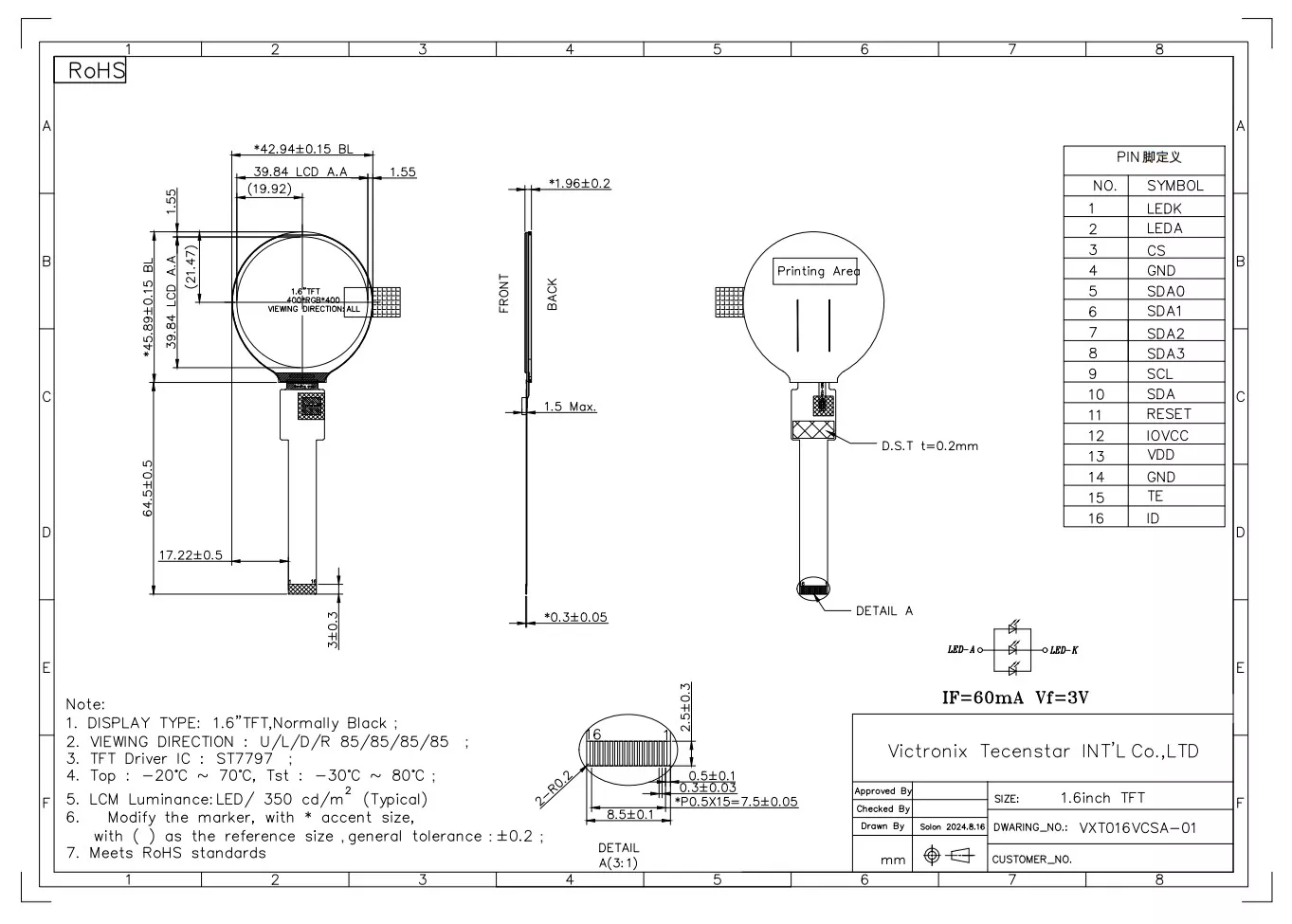

ماڈیول سائز	خاکہ ڈرائنگ کا حوالہ دیں	ملی میٹر
فعال علاقہ (W × H)	39.84*39.84	ملی میٹر
نقطوں کی تعداد	400x400	نقطوں
ڈرائیور آئی سی	st77903	-
بجلی کی فراہمی کا وولٹیج	3.3	V
خاکہ طول و عرض	خاکہ کا حوالہ دیں ڈرائنگ	-
بیک لائٹ	1S3P- لیڈز (سفید)	پی سی
انٹرفیس	Qspi	-
