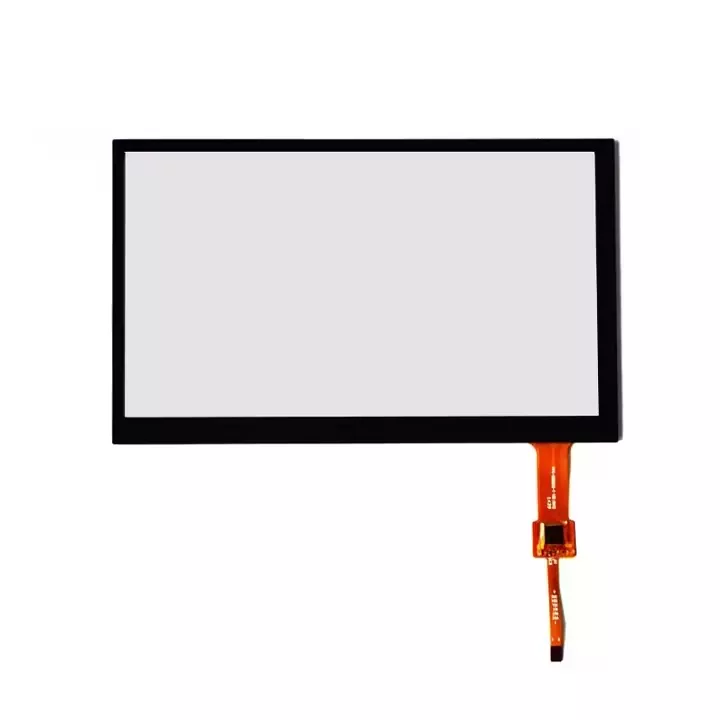

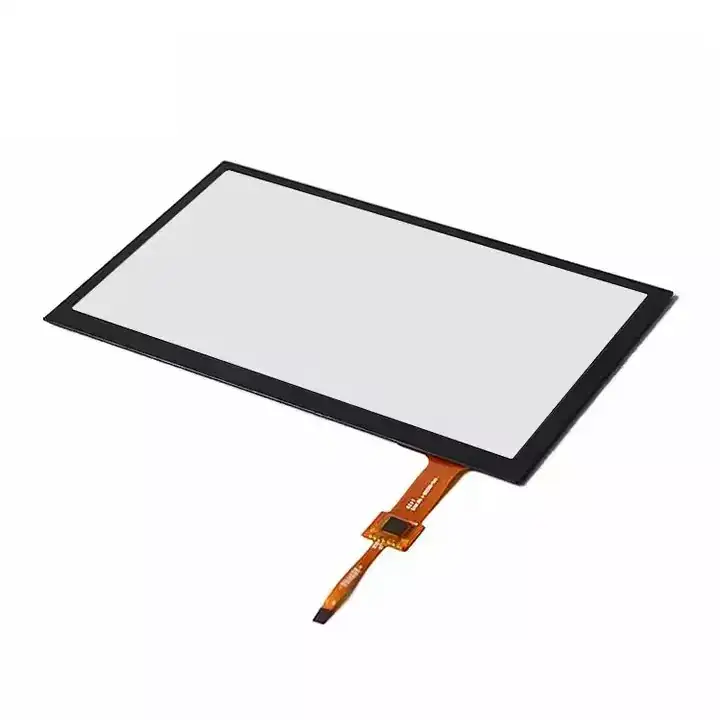

7 انچ جی+جی ملٹی ٹچ اسکرین

وکٹرونکس چین میں ایک پیشہ ور TFT ماڈیول تیار کرنے والا اور سپلائر ہے۔ ہم اس شعبے میں 18 سال سے زیادہ عرصے سے رہے ہیں اور اب تک بہت سے ماڈل تیار کیے ہیں۔ یہ وکٹرونکس 7 انچ جی+جی ملٹی ٹچ اسکرین ایک 7 انچ جی+جی (گلاس گلاس) کیپسیٹو ٹچ پینل ہے جو صنعتی ایپلی کیشنز کا مطالبہ کرنے کے لئے انجنیئر ہے۔ یہ پینل غیر معمولی آپٹیکل وضاحت ≥85 light روشنی کی ترسیل اور ایک مضبوط 6h سطح کی سختی کے ساتھ فراہم کرتا ہے۔

ماڈل:CTP-T700GF-05

انکوائری بھیجیں۔ پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

TFT ماڈیول مینوفیکچررز کی مسابقتی صورتحال میں ویکٹرونکس 7 انچ جی+جی ملٹی ٹچ اسکرین کے مسابقتی فوائد کیا ہیں؟ سب سے پہلے ، اس میں ایک کمپیکٹ 164.4 × 99.5 ملی میٹر کے زیر اثر ایک 155.08 × 86.92 ملی میٹر فعال دیکھنے کا علاقہ پیش کیا گیا ہے۔ دوم ، یہ FT5446DQS کنٹرولر کے ذریعہ I CAC انٹرفیس کے ساتھ چلتا ہے اور 10 پوائنٹس ملٹی ٹچ فعالیت کی حمایت کرتا ہے۔ اس کے علاوہ ، یہ سخت وشوسنییتا ٹیسٹ (تھرمل جھٹکا ، نمی کی مزاحمت) سے گزرتا ہے تاکہ یہ درجہ حرارت کی وسیع رینج (-20 ° C سے +70 ° C) پر چلتا ہے اور سخت ESD تحفظ (± 8KV ہوا / ± 2KV رابطہ) کا مقابلہ کرتا ہے۔ اس کے علاوہ ، اس کی سخت شیشے کی تعمیر (0.7 ملی میٹر کا احاطہ + 0.55 ملی میٹر سینسر) 0.35J امپیکٹ ٹیسٹ سے گزرتا ہے اور MIL-STD-105E معیار کے معیار سے تجاوز کرتا ہے۔

یہ وکٹرونکس 7 انچ جی+جی ملٹی ٹچ اسکرین میڈیکل ڈیوائسز ، صنعتی HMIs اور آٹوموٹو سسٹم کے لئے موزوں ہے۔ یہ کم وولٹیج آپریشن (2.8-3.3V) کو ZIF کنیکٹر مطابقت اور تقویت بخش FPC لچک کے ساتھ جوڑتا ہے۔ تمام یونٹ طویل مدتی کارکردگی کو یقینی بنانے کے لئے 240 گھنٹے ماحولیاتی تناؤ کی جانچ (تھرمل ، نمی ، جھٹکا) سے گزرتے ہیں۔

· سختی ≥6h: سکریچ مزاحم سخت گلاس سخت ماحول میں بھی طویل مدتی استعمال کو یقینی بناتا ہے۔

· ٹرانسمیٹینس ≥85 ٪: کرسٹل صاف نظریہ علاقہ (155.08 ملی میٹر x 86.92 ملی میٹر) ڈسپلے کی نمائش کو بڑھاتا ہے۔

· 10 پوائنٹس ملٹی ٹچ: بہتر صارف کی بات چیت کے لئے بدیہی ملٹی ٹچ اشاروں کی حمایت کرتا ہے۔

· I²C انٹرفیس: معیاری I²C پروٹوکول کا استعمال کرتے ہوئے میزبان سسٹم کے ساتھ آسان انضمام

· لچکدار وولٹیج کی حد: متنوع الیکٹرانک ڈیزائنوں کے ساتھ ہم آہنگ ، 2.8–3.3V (VDD) اور 2.8–3.3V (I/O) پر کام کرتا ہے۔

· ESD پروٹیکشن: ± 8KV (ہوا) اور ± 2KV (رابطہ) ESD استثنیٰ الیکٹرو اسٹاٹک ماحول میں استحکام کو یقینی بناتا ہے۔

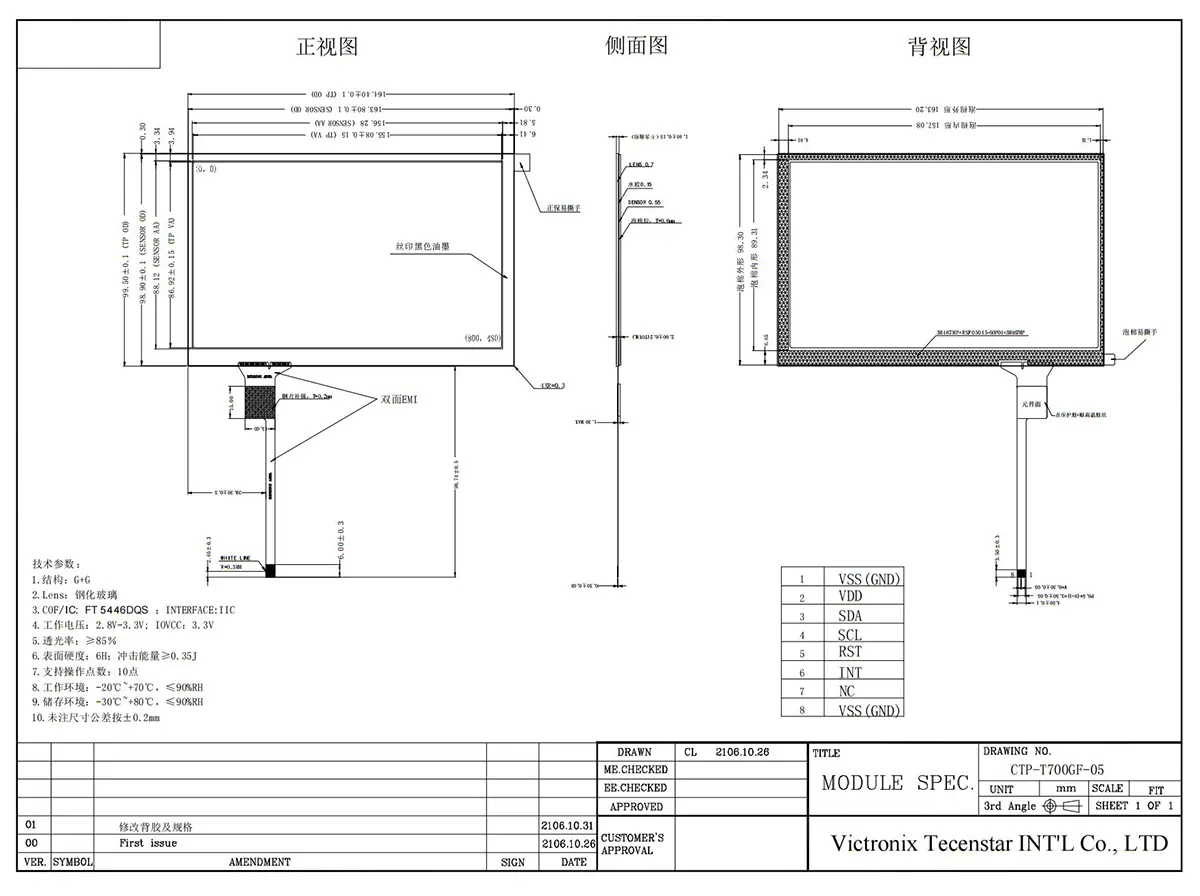

عمومی تفصیلات

آئٹم	مندرجات	یونٹ
ساخت	جی+جی۔
خاکہ طول و عرض	164.4 ± 0.1*99.5 ± 0.1	ملی میٹر
سینسر کا خاکہ طول و عرض	163.8 ± 0.1*98.9 ± 0.1	ملی میٹر
علاقہ دیکھیں	155.08 ± 0.15*86.92 ± 0.15	ملی میٹر
ڈرائیو آئی سی	ft5446dqs
انٹرفیس کی قسم	آئی سی
آئی سی ایڈریس	0x70
سپلائی وولٹیج	2.8-3.3	V
I/O وولٹیج	2.8-3.3	V
ٹچ پوائنٹ کی تعداد	10	نقطہ
کنیکٹر کی قسم	زیف
نظارے کے علاقے کی ترسیل	≥85 ٪
سختی	≥6h
