7 انچ 800*480 IPS TFT ماڈیول

وکٹرونکس چین میں ایک پیشہ ور TFT ماڈیول تیار کرنے والا اور سپلائر ہے۔ ہم 18 سال سے زیادہ عرصے سے اس شعبے میں ہیں۔ اور ہم نے اب تک متعدد ماڈل تیار کیے ہیں۔ یہ وکٹرونکس 7 انچ 800*480 آئی پی ایس ٹی ایف ٹی ماڈیول ایک اعلی کارکردگی 7 انچ TFT-LCD ماڈیول ہے جو صنعتی ایپلی کیشنز کا مطالبہ کرنے کے لئے انجنیئر ہے۔ اعلی درجے کی آئی پی ایس (ہوائی جہاز میں سوئچنگ) ٹکنالوجی کا فائدہ اٹھاتے ہوئے ، یہ وسیع پیمانے پر دیکھنے کے زاویوں (عام طور پر 178 ° افقی اور عمودی) کی پیش کش کرتا ہے ، جو عملی طور پر کسی بھی نقطہ نظر سے رنگین تولید اور تصویری استحکام کو یقینی بناتا ہے-ملٹی صارف دیکھنے یا لچکدار بڑھتے ہوئے پوزیشنوں کی ضرورت ہوتی ہے۔

ماڈل:VXT700KWSA-01

انکوائری بھیجیں۔ پی ڈی ایف ڈاؤن لوڈ کریں۔

مصنوعات کی وضاحت

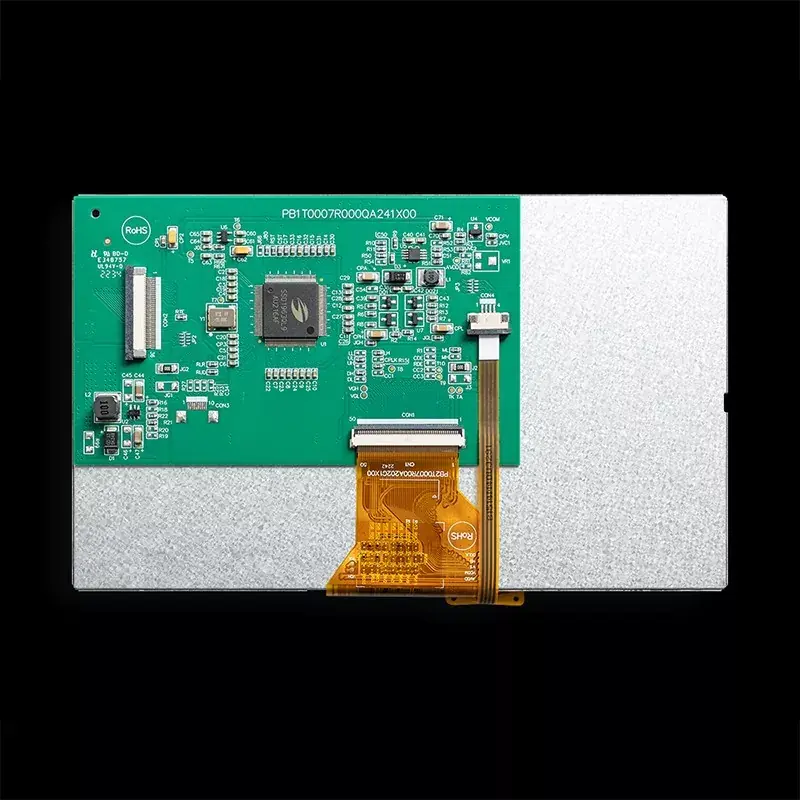

7 انچ TFT ماڈیول ایک عام سائز کے طور پر ، وکٹرونکس 7 انچ 800*480 IPS TFT ماڈیول کے مسابقتی فوائد کیا ہیں؟ پہلے تو ، اس میں TFT-LCD پینل ، ڈرائیور IC ، FPC ، اور بیک لائٹ یونٹ شامل ہے۔ صارفین کو واضح ڈسپلے فراہم کرنے کے لئے اس میں 7 انچ فعال علاقہ (152.40 × 91.44 ملی میٹر) ، 800 (H) × 480 (V) پکسل ریزولوشن ، اور 16.7m رنگین گہرائی ہے۔ دوم ، یہ ایک 3S8p وائٹ ایل ای ڈی بیک لائٹ یونٹ کو 400 CD/m² (75 ٪ کم سے کم یکسانیت) اور 30،000-50،000 گھنٹے (50 ٪ ابتدائی چمک پر) کی درجہ بندی کی زندگی کے ساتھ مربوط کرتا ہے۔ اس کے علاوہ ، نہ صرف اس میں ایک معیاری 18 بٹ آر جی بی انٹرفیس (فی رنگین 6 بٹس) ، ڈی ای (ڈیٹا قابل) ، اور انضمام کو آسان بنانے کے لئے ایچ وی مطابقت پذیری کے طریقوں میں بھی ہے ، بلکہ اس کا تناسب 800: 1 کا تناسب ہے۔ ویکٹرونکس 7 انچ 800 × 400 IPS TFT ماڈیول ROHS کے مطابق ہے اور صارفین کو اعلی معیار کی مصنوعات فراہم کرنے کے لئے سخت صنعت پروٹوکول کے ذریعہ تجربہ کیا گیا ہے۔

یہ وکٹرونکس 7 انچ TFT ماڈیول صنعتی کنٹرول پینلز اور HMIs ، پورٹیبل ڈیوائسز اینڈ انسٹرومینٹیشن ، آٹوموٹو ڈسپلے اور ٹیلی میٹکس ، سمارٹ ہوم کنٹرول پینل ، کیوسک اور پوائنٹ آف سیل سسٹم کے لئے موزوں ہے۔

عمومی وضاحتیں

VXT700KWSA-01 ایک TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور IC ، FPC ، بیک لائٹ یونٹ پر مشتمل ہے۔ 7.0 ¢ ¢ ڈسپلے ایریا میں 800x480 پکسلز شامل ہیں اور یہ 16.7M رنگوں تک ظاہر کرسکتے ہیں۔ یہ پروڈکٹ ROHS ماحولیاتی معیار کے ساتھ معاہدہ کرتا ہے۔

آئٹم	مندرجات	یونٹ	نوٹ
LCD قسم	tft	-
رنگ ڈسپلے کریں	16.7m
دیکھنے کی سمت	سب	او کلاک
آپریٹنگ درجہ حرارت	-20 ~+70	℃
اسٹوریج کا درجہ حرارت	-30 ~+80	℃

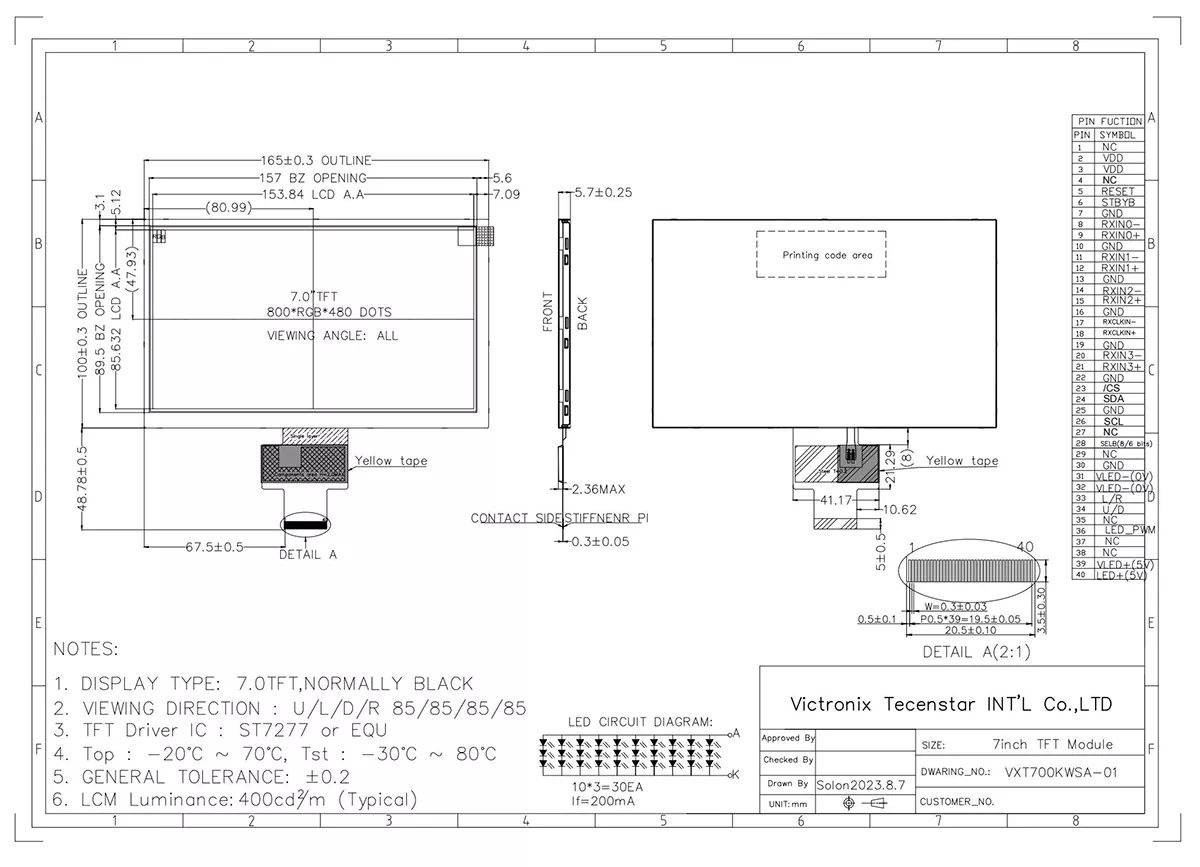

ماڈیول سائز	خاکہ ڈرائنگ کا حوالہ دیں	ملی میٹر
فعال علاقہ (W × H)	153.84x85.63	ملی میٹر
نقطوں کی تعداد	800 × 480	نقطوں
ڈرائیور آئی سی	st7277	-
بجلی کی فراہمی کا وولٹیج	3.3	V
خاکہ طول و عرض	خاکہ کا حوالہ دیں ڈرائنگ	-
بیک لائٹ	3S10P- لیڈز (سفید)	پی سی
انٹرفیس	lvds	-
