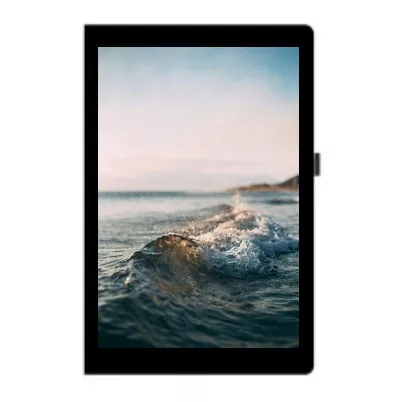

سی ٹی پی کے ساتھ 7 انچ 800 × 1280 MIPI IPS TFT LCD

TFT LCD ایک قسم کا مائع کرسٹل ڈسپلے ہے جو تصویری معیار کو بڑھانے کے لئے پتلی فلم ٹرانجسٹر ٹکنالوجی کا استعمال کرتا ہے ، اور اس میں روزمرہ کی زندگی میں بے شمار ایپلی کیشنز موجود ہیں۔ چین میں ایک پیشہ ور TFT ماڈیول تیار کرنے والے اور سپلائر کی حیثیت سے ، ویکٹرونکس 7 انچ 800 × 1280 MIPI IPS TFT LCD کو CTP کے ساتھ دوسرے مینوفیکچررز سے مختلف کیا بناتا ہے؟ سب سے پہلے ، یہ 300 CD/m² ، ہر سمت میں 80 ° وسیع دیکھنے کے زاویوں ، اور 1000: 1 کے برعکس تناسب کی ایک عام چمک پیش کرتا ہے ، جس سے مختلف زاویوں سے بہترین پڑھنے کی اہلیت کو یقینی بنایا جاتا ہے۔ دوم ، یہ SS4P-leds کو استعمال کرتے ہوئے بیک لائٹ یونٹ کو مربوط کرتا ہے جس کی روشنی میں روشنی کے تمام حالات میں واضح مرئیت کو یقینی بناتے ہوئے ، 20،000 سے 50،000 گھنٹے (50 ٪ ابتدائی چمک) کی ایک عام زندگی کے ساتھ استعمال کیا جاتا ہے۔ اس کے علاوہ ، یہ ILI9881 کے ساتھ MIPI انٹرفیس اور FT5446 کنٹرولر کے ساتھ ایک کیپسیٹو ٹچ پینل کی حمایت کرتا ہے۔ اس کے علاوہ ، یہ سخت ماحولیاتی جانچ سے گزرتا ہے ، جس میں تھرمل جھٹکا (-30 ° C ↔ +80 ° C سائیکل) ، نمی کا ذخیرہ (60 ° C/90 ٪ RH) ، اور مکینیکل کمپن شامل ہے ، اس بات کو یقینی بنانا کہ یہ درجہ حرارت کی حد کی حد (-20 ° C سے +60 ° C) میں بغیر کسی رکاوٹ کے کام کرسکتا ہے۔

وِکٹرونکس کے ذریعہ یہ 7 انچ TFT ڈسپلے عام طور پر صنعتی HMI اور کنٹرول پینلز ، طبی آلات ، پورٹیبل ٹیسٹ اور پیمائش کے سازوسامان ، پوائنٹ آف سیل (POS) ٹرمینلز ، نقل و حمل کے نظام ، اور جدید ایمبیڈڈ سسٹم میں استعمال ہوتا ہے۔

عمومی وضاحتیں

VXT700YIA-02C ایک TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور IC ، FPC ، بیک لائٹ اور CTP پر مشتمل ہے۔ 7.0 ¢ ¢ ڈسپلے ایریا میں 800 X (RGB) X 1280 پکسلز شامل ہیں اور یہ 16.7M رنگوں تک ظاہر کرسکتے ہیں۔ یہ پروڈکٹ ROHS ماحولیاتی معیار کے ساتھ معاہدہ کرتا ہے ..

LCD پیرامیٹر

نوٹ 1: درجہ حرارت اور ڈرائیونگ وولٹیج کے ذریعہ رنگین دھن قدرے تبدیل کردی گئی ہے۔

نوٹ 2: ایف پی سی اور سولڈر کے بغیر۔

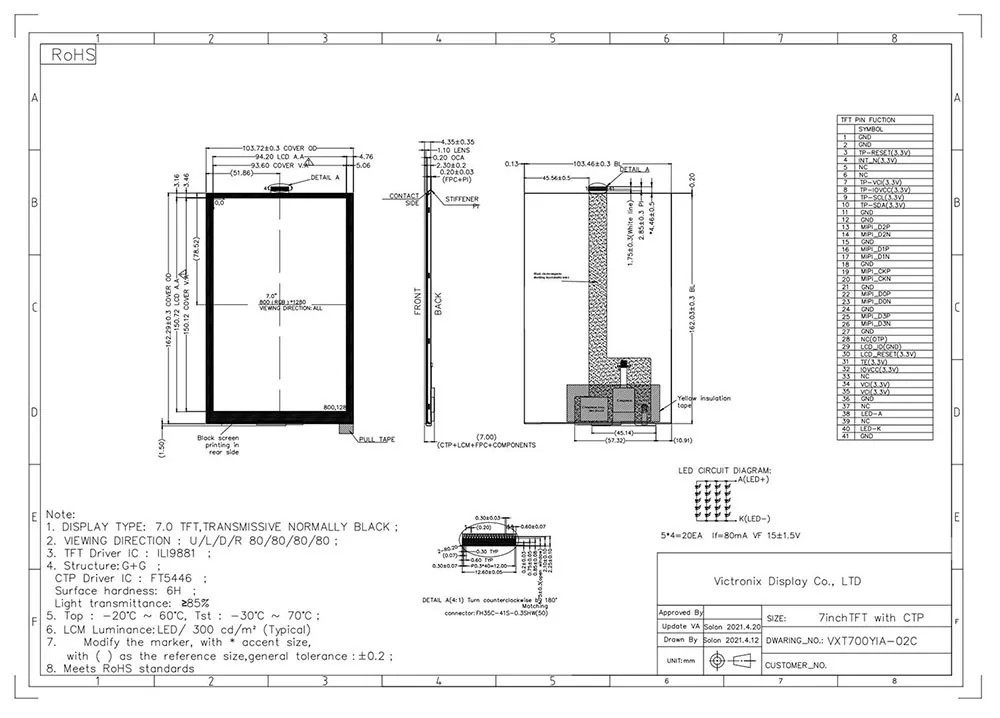

خاکہ۔ ڈراونگ
