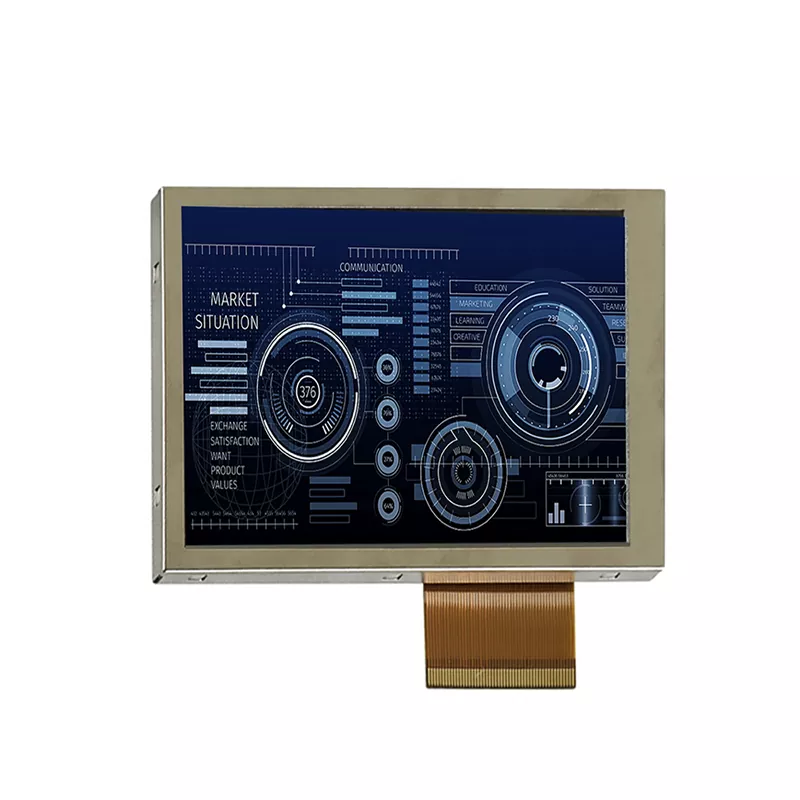

4 انچ 320x240 TFT ماڈیول

TFT LCD ایک قسم کا مائع کرسٹل ڈسپلے ہے جو تصویری معیار کو بڑھانے کے لئے پتلی فلم ٹرانجسٹر ٹکنالوجی کا استعمال کرتا ہے ، اور اس میں روزمرہ کی زندگی میں بے شمار ایپلی کیشنز موجود ہیں۔ چین میں ایک پیشہ ور TFT ماڈیول تیار کرنے والے اور سپلائر کی حیثیت سے ، وکٹرونکس 4 انچ 320x240 TFT ماڈیول کو دوسرے مینوفیکچررز سے مختلف کیا ہے؟ سب سے پہلے ، یہ 350 سی ڈی/مالیوز کی حمایت کرتا ہے ، اور 500: 1 کا ایک اعلی عام برعکس تناسب 50 ٪ این ٹی ایس سی رنگین گیموت کے ساتھ مستقل رنگ اور وضاحت کو یقینی بنانے کے ل it ، یہ ایک بیک لائٹ یونٹ کو مربوط کرتا ہے جس میں سفید ایل ای ڈی کو 20،000 سے 50،000 گھنٹے تک (50 ٪ ابتدائی چمک) کے ساتھ استعمال کیا جاتا ہے ، جس سے تمام لائٹنگ کی حالت میں واضح نظارہ ہوتا ہے۔ اس کے علاوہ ، اس میں ایک لچکدار SPI-3W سیریل انٹرفیس اور ورسٹائل سسٹم انضمام کے لئے 24 بٹ متوازی RGB انٹرفیس شامل ہے .. ILI9322 کنٹرولر IC کے ذریعہ کارفرما ہے۔ اس کے علاوہ ، یہ سخت ماحولیاتی جانچ سے گزرتا ہے ، جس میں اعلی/کم درجہ حرارت آپریشن/اسٹوریج (-20 ° C سے +70 ° C) اور اعلی نمی آپریشن/اسٹوریج (50 ° C/85 ٪ RH تک) شامل ہے جس میں بغیر کسی حد تک درجہ حرارت کی حد (-20 ° C سے +70 ° C) میں بغیر کسی رکاوٹ کو چلانے کے لئے۔

یہ 4 انچ TFT ڈسپلے وکٹرونکس کے ذریعہ عام طور پر صنعتی کنٹرول پینلز ، پورٹ ایبل آلات ، طبی آلات ، پوائنٹ آف سیل ٹرمینلز ، اور دیگر ایپلی کیشنز میں استعمال ہوتا ہے جن میں کمپیکٹ فارم عنصر میں قابل اعتماد ، اعلی نمائش کے رنگ ڈسپلے کی ضرورت ہوتی ہے۔

عمومی تفصیل

● 4.0 "(اخترن) ، 320 (آر جی بی) ایکس 240 پِکسلز ، 16.7m رنگ ، ٹرانسمیسیو ، TFT LCD ماڈیول۔

direction دیکھنے کی سمت: 6 بجے۔

IC ڈرائیونگ آئی سی: ILI9322

● SPI-3W+24Bit-RGB انٹرفیس

● منطق وولٹیج: 2.7-3.6V (ٹائپ.)۔

مکینیکل وضاحتیں

مکینیکل تفصیل کو تصویر 1 میں دکھایا گیا ہے اور ذیل میں جدول 1 میں خلاصہ کیا گیا ہے۔

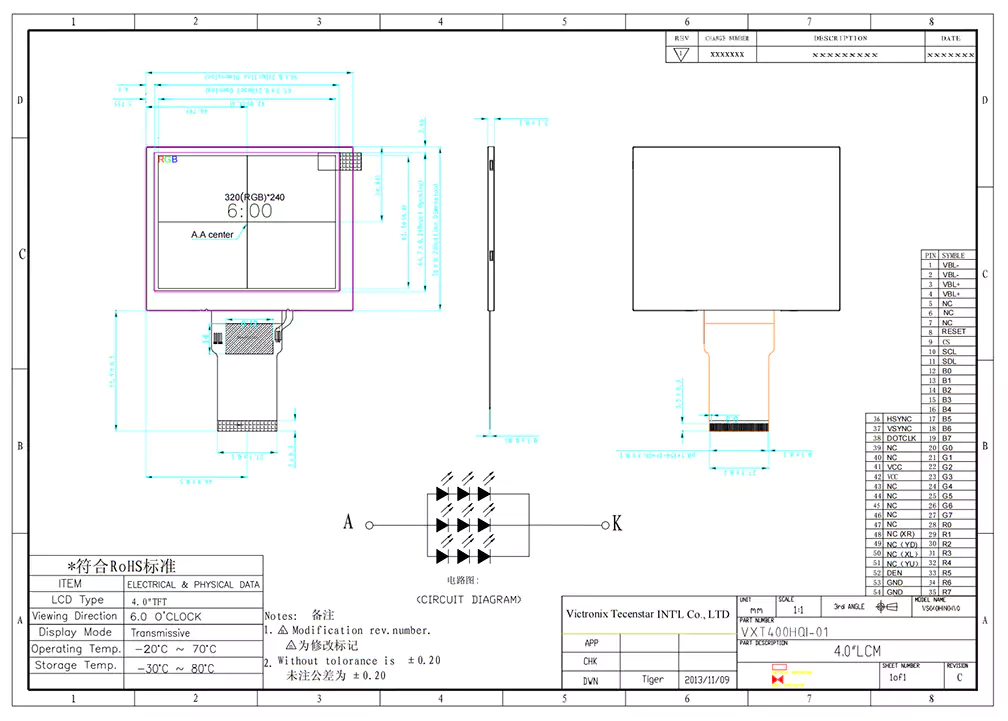

خاکہ ڈرائنگ
