4.3 انچ WQVGA IPS TFT ماڈیول

ہماری زندگی میں TFT ماڈیول زیادہ سے زیادہ عام ہوتا جارہا ہے۔ چین میں ایل سی ڈی کے کارخانہ دار اور سپلائر کی حیثیت سے ، اس ویکٹرونکس 4.3 انچ ڈبلیو کیو وی جی اے آئی پی ایس ٹی ایف ٹی ماڈیول کے کیا فوائد ہیں؟ سب سے پہلے ، اس کی آئی پی ایس ٹیکنالوجی تمام سمتوں (3 ، 6 ، 9 ، 12 بجے) سے 80 ڈگری دیکھنے والے زاویہ کے ساتھ مستقل رنگ اور وضاحت کو یقینی بناتی ہے اور 1000: 1 کا ایک اعلی عام برعکس تناسب۔ دوم ، اس کا 5S2P سفید ایل ای ڈی بیک لائٹ (عام VF = 15V @ 40MA) 500 CD/m² (NITs) کی ایک عام چمک فراہم کرتا ہے جس میں عمدہ یکسانیت (≥80 ٪) ہوتی ہے ، جو روشنی کے تمام حالات میں واضح مرئیت کو یقینی بناتی ہے۔ بیک لائٹ کی عمر 30،000 سے 50،000 گھنٹے تک متوقع ہے۔ اس کے علاوہ ، یہ ہموار انضمام کے لئے کنٹرول سگنلز (HSYNC ، VSYNC ، DE ، PCLK) کے ساتھ ایک معیاری 24 بٹ متوازی RGB انٹرفیس (R0-R7 ، G0-G7 ، B0-B7) استعمال کرتا ہے۔ اس کے علاوہ ، یہ انتہائی درجہ حرارت (-20 ° C سے +70 ° C) میں کام کرنے کے لئے سخت وشوسنییتا ٹیسٹ (تھرمل سائیکلنگ ، نمی ، ہالٹ) سے گزرتا ہے۔

یہ وکٹرونکس 4.3 انچ TFT ماڈیول ROHS کے مطابق ہے اور اسے اعلی/کم درجہ حرارت اسٹوریج/آپریشن ، نمی اور تھرمل سائیکلنگ کے تحت قابل اعتماد کے لئے سختی سے جانچ لیا گیا ہے۔ یہ بڑے پیمانے پر صنعتی HMIs ، سرایت شدہ نظام ، ٹیسٹ کے سازوسامان ، پورٹیبل ڈیوائسز ، اور کسی بھی درخواست میں استعمال ہوتا ہے جس میں چیلنجنگ ماحول میں قابل اعتماد ، اعلی نمائش کے رنگ ڈسپلے کی ضرورت ہوتی ہے۔

عمومی وضاحتیں

VXT430MPIA-03 ایک TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور IC ، FPC ، بیک لائٹ یونٹ پر مشتمل ہے۔ 4.3 ¢ ¢ ڈسپلے ایریا میں 480x272 پکسلز شامل ہیں اور یہ 16.7M رنگوں تک ظاہر کرسکتے ہیں۔ یہ 4.3 انچ WQVGA IPS TFT ماڈیول ROHS ماحولیاتی معیار کے ساتھ معاہدہ کرتا ہے۔

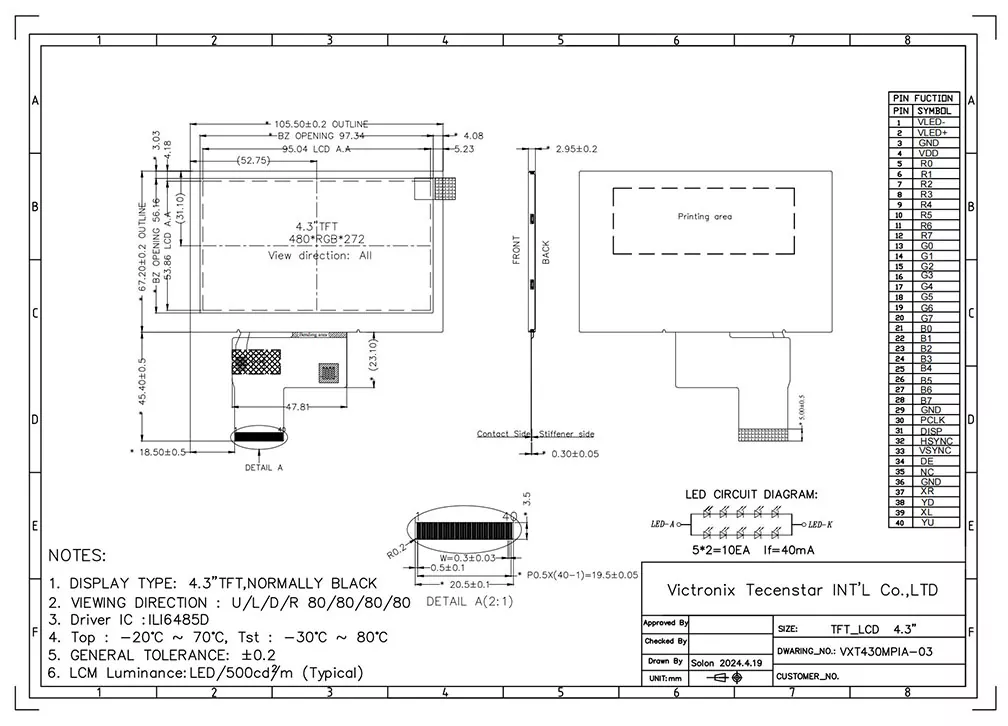

خاکہ ڈرائنگ
