4.3 انچ 480x800 IPS TFT ماڈیول

اس 4.3inch TFT LCD ڈسپلے میں 480x (RGB) X800 پکسلز شامل ہیں اور یہ 16.7m رنگوں تک دکھا سکتے ہیں۔ یہ 4.3 انچ IPS TFT-LCD ڈسپلے ماڈیول 24 بٹ RGB انٹرفیس کی حمایت کرتا ہے ، جس میں IPS پینل کے ساتھ شامل کیا گیا ہے: 80 / UPT: 80 / دائیں: 80 / دائیں کے وسیع نظارے کے فوائد ہیں۔ 1000: 1 (عام قدر) ، چمک 300 نٹس (عام قدر) ، اینٹی چشم سطح کا پینل۔

یہ 4.3 انچ ایل سی ڈی ڈسپلے پورٹریٹ وضع ہے۔ اس نے ماڈیول پر ڈرائیور IC ST7701SN کو مربوط کیا ، انٹرفیس سپلائی وولٹیج کی حد 2.5V سے 3.6V تک۔ یہ TFT ماڈیول درجہ حرارت پر -20 ℃ سے +70 ℃ تک کام کرسکتا ہے۔ اس کے اسٹوریج کا درجہ حرارت -30 ℃ سے +80 ℃ تک ہے۔

عمومی وضاحتیں

VXT430 BVS-03 4.3 انچ 480x800 IPS TFT ماڈیول TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور IC ، FPC ، بیک لائٹ یونٹ پر مشتمل ہے۔ 4.3 لیپت ڈسپلے ایریا میں 480x (RGB) X800 پکسلز شامل ہیں اور یہ 16.7M رنگوں تک ظاہر کرسکتے ہیں۔ یہ پروڈکٹ ROHS ماحولیاتی معیار کے ساتھ معاہدہ کرتا ہے۔

نوٹ 1: درجہ حرارت اور ڈرائیونگ وولٹیج کے ذریعہ رنگین دھن قدرے تبدیل کردی گئی ہے۔

نوٹ 2: ایف پی سی اور سولڈر کے بغیر۔

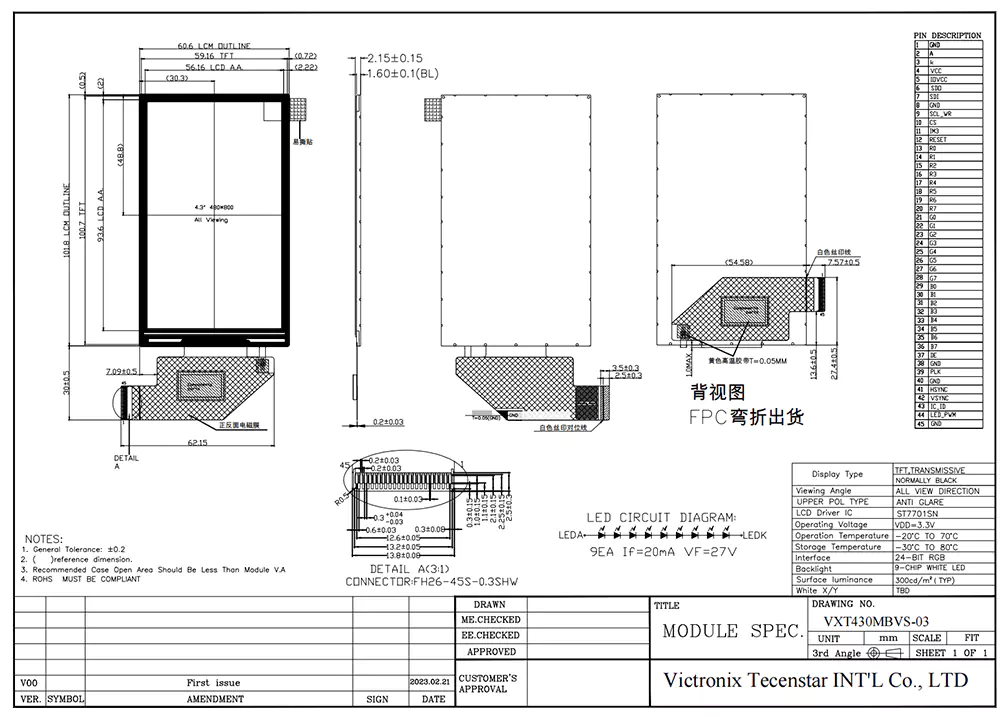

خاکہ ڈرائنگ
