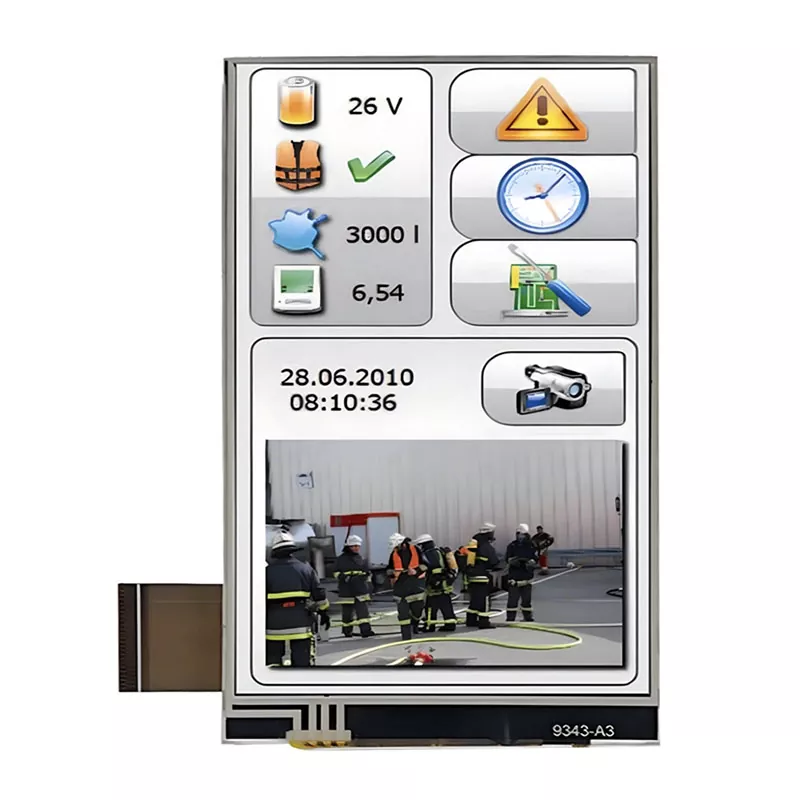

3.97 انچ 480x800 IPS TFT ماڈیول

VXT397TVI-03 ایک 3.97 انچ IPS TFT-LCD ڈسپلے ماڈیول ہے جس کی ریزولوشن 480 x 800 پکسلز ہے۔ یہ 3.97 انچ ایل سی ڈی ماڈیول 18 بٹ آر جی بی انٹرفیس کی حمایت کرتا ہے ، اور اس میں آئی پی ایس پینل کی خصوصیات ہے ، جس میں بائیں طرف کا وسیع تر دیکھنے والا زاویہ فراہم کیا جاتا ہے: 80 / دائیں: 80 / اوپر: 80 / نیچے: 80 ڈگری (عام) ، 700: 1 (عام قیمت) کا تناسب تناسب ، اور 300 نٹس (عام قیمت) کی چمک۔ پینل میں ایک چکاچوند کی سطح ہے ، جس سے زیادہ روشنی کی عکاسی کرتے ہوئے اور بہتر نمائش میں اہم کردار ادا کرتے ہوئے گہرے ماحول میں چمک کی کارکردگی میں اضافہ ہوتا ہے۔ مزید برآں ، ایک چکاچوند کی سطح رنگین سنترپتی کو برقرار رکھنے میں مدد کرتی ہے ، جس سے ظاہر کردہ تصاویر کو متحرک اور حقیقت پسندانہ بناتا ہے۔ ڈسپلے کی سطح میں عام طور پر کم روشنی کے نقصانات ہوتے ہیں ، جس سے ڈسپلے کی مجموعی کارکردگی میں اضافہ ہوتا ہے۔

یہ 3.97 انچ ایل سی ڈی ڈسپلے پورٹریٹ وضع میں چلتا ہے اور ماڈیول پر ڈرائیور IC ST7701S کو مربوط کرتا ہے۔ انٹرفیس سپلائی وولٹیج کی حد 2.6V سے 3.6V ہے۔ TFT ماڈیول -20 ° C سے +70 ° C تک درجہ حرارت پر کام کرسکتا ہے ، جس میں اسٹوریج کا درجہ حرارت -30 ° C سے +80 ° C تک ہوتا ہے۔ یہ چھوٹے صنعتی آلات ، سیکیورٹی مانیٹرنگ سسٹم ، ہینڈ ہیلڈ آلات ، اور ڈیش کیمرے جیسے ایپلی کیشنز کے لئے موزوں ہے۔

عمومی وضاحتیں

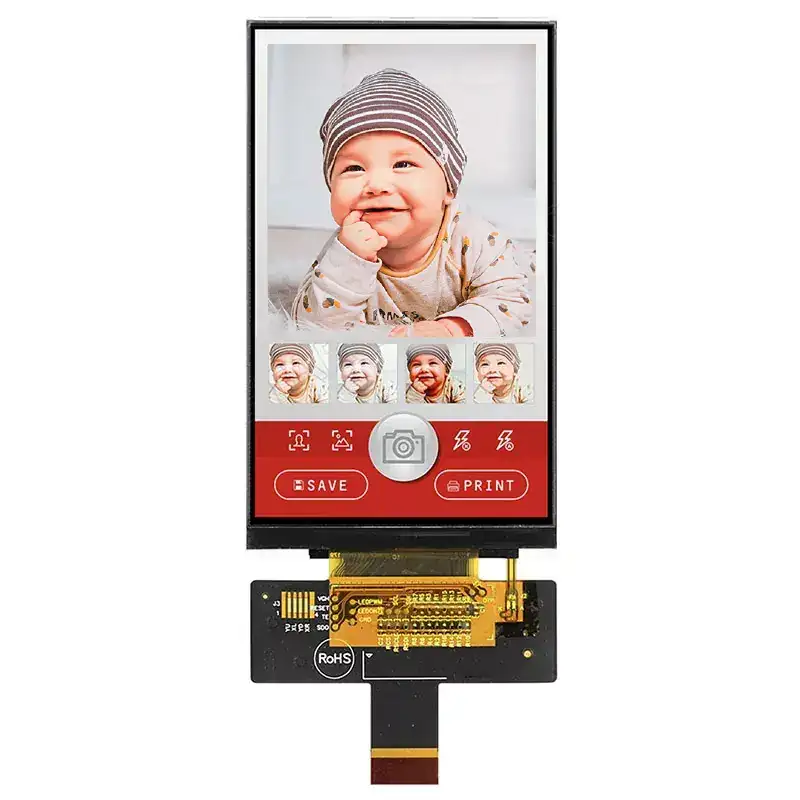

VXT397MTVI-03 3.97 انچ 480x800 IPS TFT ماڈیول TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور IC ، FPC ، بیک لائٹ یونٹ پر مشتمل ہے۔ 3.97 کوشش کے علاقے میں 480 x800 پکسلز شامل ہیں اور 262K رنگوں تک ظاہر ہوسکتے ہیں۔ یہ پروڈکٹ ROHS ماحولیاتی معیار کے ساتھ معاہدہ کرتا ہے۔

مکینیکل ڈرائنگ
