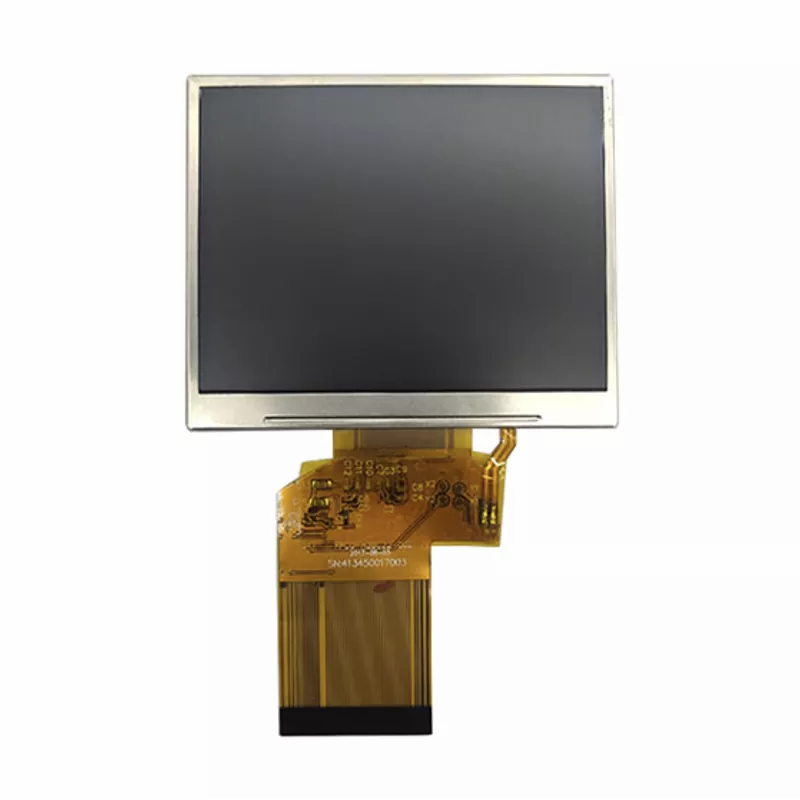

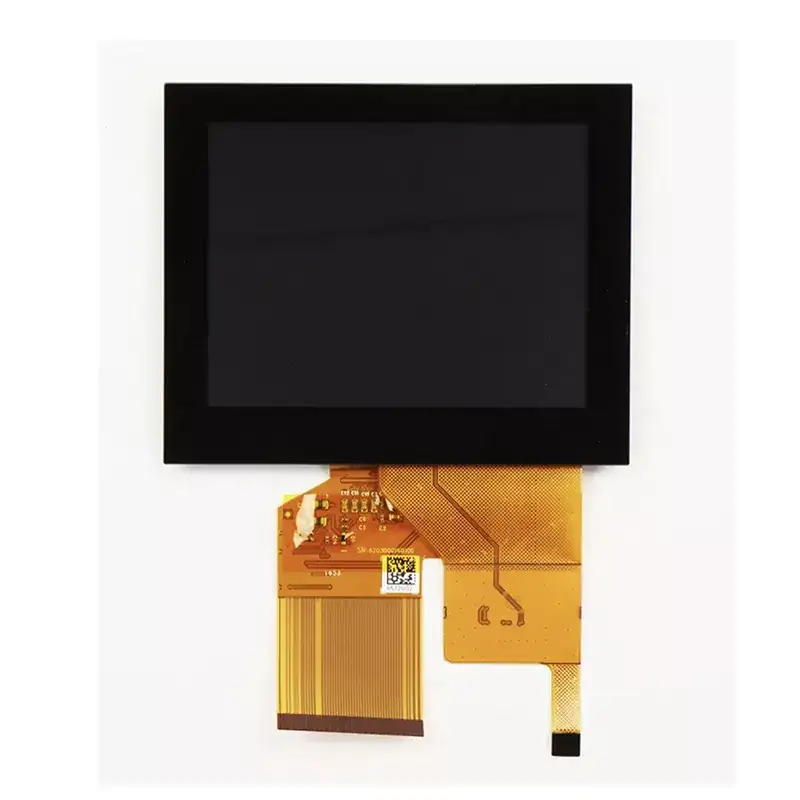

3.5 انچ 54 پنس کیپسیٹیو ٹچ TFT ماڈیول

چونکہ زندگی میں TFT ماڈیول وسیع پیمانے پر استعمال ہوتا ہے ، لہذا مینوفیکچررز اور سپلائرز تیزی سے بڑھ رہے ہیں۔ اس وکٹرونکس 3.5 انچ 54 انچ کیپسیٹیو ٹچ ٹی ایف ٹی ماڈیول کو دوسرے مینوفیکچررز سے کیا فرق پڑتا ہے؟ سب سے پہلے ، اس کی آئی پی ایس ٹکنالوجی تمام سمتوں (3/6/9/12 بجے) ، 250 سی ڈی/ایم اے عام چمک ، 16.7 میٹر رنگ اور 800: 1 کا ایک اعلی عام برعکس تناسب میں وسیع 80 ڈگری دیکھنے والے زاویہ میں مستقل رنگ اور وضاحت فراہم کرتی ہے۔ دوم ، یہ 24 بٹ متوازی آرجیبی (6-8MHz DCLK) اور 8 بٹ سیریل آر جی بی (15-21 میگاہرٹز ڈی سی ایل کے) انٹرفیس ، پی ایس پن کے ذریعہ ترتیب دینے کی حمایت کرتا ہے۔ ضروری کنٹرول سگنلز (HSYNC ، VSYNC ، DE ، DCLK) اور اسکین سمت کنٹرول (VD ، HD) پر مشتمل ہے۔ اس میں ایک آن بورڈ FT5346 CTP کنٹرولر کے ساتھ ایک کیپسیٹیو ٹچ انٹرفیس کی خصوصیات ہے ، جس سے معیاری I²C کنکشن (ایس سی ایل ، ایس ڈی اے ، INT ، ری سیٹ) کے ذریعے ذمہ دار ٹچ ان پٹ کو قابل بنایا جاسکتا ہے۔ اس کے علاوہ ، اس میں 6s کی زیرقیادت سفید بیک لائٹ سسٹم کی خصوصیات ہے جس کی عمر 50،000 گھنٹے ہے ، جس میں 50 ٪ چمک برقرار رکھنے کو برقرار رکھا جاتا ہے ، جس سے مختلف صنعتی ایپلی کیشنز میں طویل مدتی استعمال کو یقینی بنایا جاتا ہے۔ اس کے علاوہ ، یہ ماحولیاتی تناؤ کے سخت ٹیسٹوں سے گزرتا ہے ، جس میں اعلی/کم درجہ حرارت آپریشن/اسٹوریج ، تھرمل جھٹکا ، کمپن (10-55Hz) ، مکینیکل جھٹکا (100 گرام) ، اور ESD (± 2KV HBM) شامل ہے تاکہ انتہائی درجہ حرارت (-20 ° C سے +70 ° C) میں قابل اعتماد طریقے سے کام کیا جاسکے۔

وِکٹرونکس کے ذریعہ یہ 3.5 انچ ایل سی ڈی ڈسپلے صنعتی ایچ ایم آئی ، میڈیکل ڈیوائسز ، پورٹ ایبل آلات ، سمارٹ ہوم کنٹرولرز ، کیوسک ، اور کسی بھی ایپلی کیشن کے لئے بہترین ہے جس میں سخت جگہوں پر قابل اعتماد ، اعلی معیار کے ٹچ ڈسپلے انٹرفیس کی ضرورت ہوتی ہے۔

عمومی تفصیلات

VXT350MHLS-03C 3.5 انچ 54 پنس کیپسیٹیو ٹچ TFT ماڈیول TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور آئی سی ، ایک بیک لائٹ ، سی ٹی پی یونٹ کے ساتھ مشتمل ہے۔ معیار ..

نوٹ 1: درجہ حرارت اور ڈرائیونگ وولٹیج کے ذریعہ رنگین دھن قدرے تبدیل کردی گئی ہے۔
نوٹ 2: ایف پی سی اور سولڈر کے بغیر۔ سی ٹی پی کے ساتھ

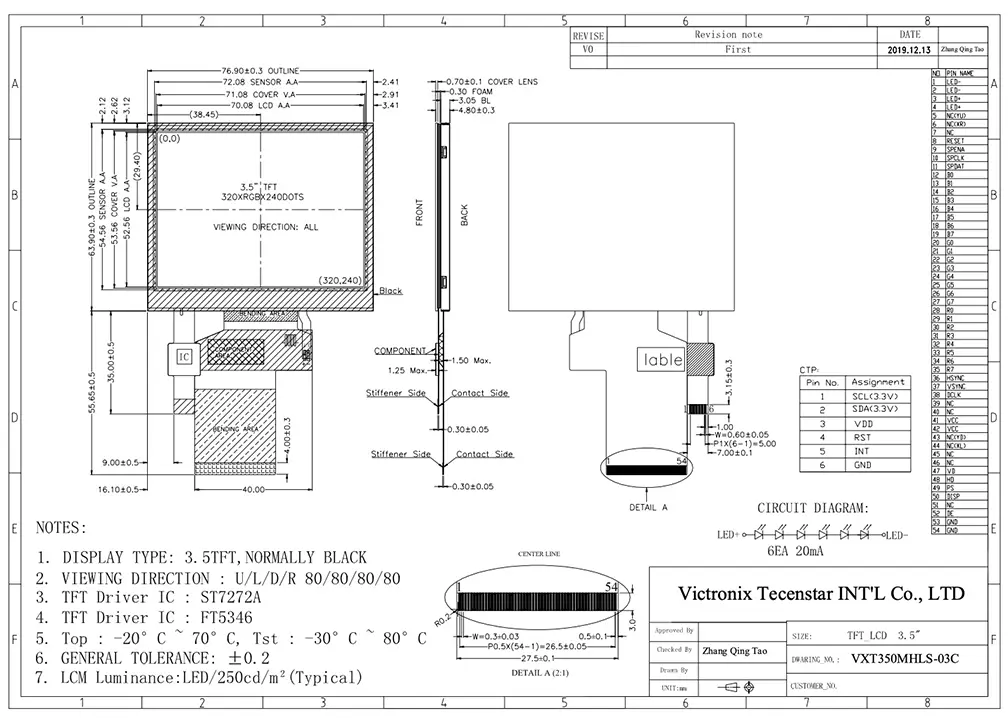

خاکہ۔ ڈراونگ
