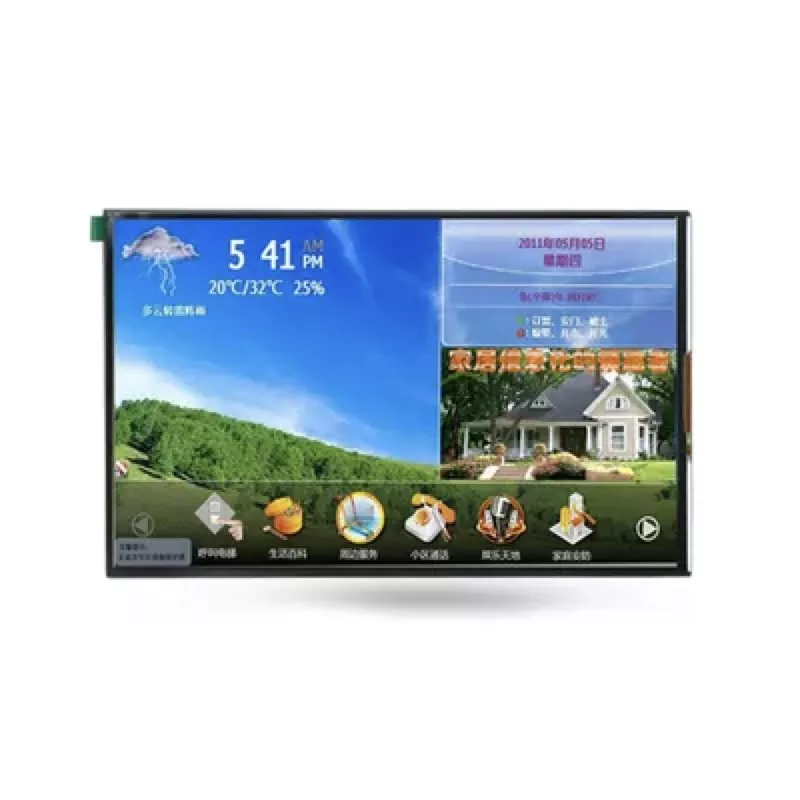

10.1 انچ 800x1280 کیپسیٹیو ٹچ TFT ماڈیول

چونکہ زندگی میں TFT ماڈیول وسیع پیمانے پر استعمال ہوتا ہے ، لہذا مینوفیکچررز اور سپلائرز تیزی سے بڑھ رہے ہیں۔ وکٹرونکس 10.1 انچ 800x1280 کیپسیٹو ٹچ TFT ماڈیول کو دوسرے مینوفیکچررز سے کیا مختلف بناتا ہے؟ پہلے تو ، اس میں 10.1 انچ کا فعال علاقہ (135.36 ملی میٹر × 216.58 ملی میٹر) ہے جس میں 800 × (آر جی بی) × 1280 ریزولوشن ہے ، جس میں تیز تصاویر کی فراہمی اور 16.7 ملین رنگوں کی حمایت کی گئی ہے۔ 250 CD/m² کی ایک عام چمک اور 1000: 1 کے اعلی برعکس تناسب کا تجربہ کریں۔ دوم ، یہ ایک کیپسیٹیو ٹچ پینل (سی ٹی پی) کو مربوط کرتا ہے جو 10 پوائنٹس ملٹی ٹچ کی حمایت کرتا ہے۔ اعلی سطح کی سختی (≥6h) ، عمدہ شفافیت (≥85 ٪) ، اور عین مطابق درستگی (m 1.5 ملی میٹر سینٹر / ± 2.5 ملی میٹر کنارے) کی خصوصیات ہے۔ IL12511 IC کے زیر کنٹرول۔ اس کے علاوہ ، اس کے بیک لائٹ کنٹرول میں پی ڈبلیو ایم سگنل (سی اے بی سی) اور سرشار ایل ای ڈی+/ایل ای ڈی پنوں (9V ایل ای ڈی بیک لائٹ ، 3S10P وائٹ ایل ای ڈی کنفیگریشن ، 30،000 سے 50،000 گھنٹے تک 50 فیصد چمکنے والی مخصوص زندگی میں ، روشنی کے بارے میں واضح طور پر ، اور اس کے علاوہ ، اعلی درجہ حرارت کی علامت ، اعلی درجہ حرارت کی جانچ پڑتال ، جس میں اعلی/کم درجہ حرارت کی جانچ پڑتال ، اعلی درجہ حرارت کی علامت ہے۔ درجہ حرارت کی ایک وسیع درجہ حرارت -10 ° C سے +50 ° C اور اسی سخت حالات میں اسٹوریج کا مقابلہ کرتی ہے۔

یہ وکٹرونکس 10.1 انچ TFT ماڈیول انسانی مشین انٹرفیس (HMIS) ، صنعتی کنٹرول پینل ، پورٹیبل میڈیکل ڈیوائسز ، ٹیسٹ اور پیمائش کے سازوسامان ، پوائنٹ آف فروخت کے نظام ، اور کسی بھی ایپلی کیشن کے لئے مشکل ماحول میں قابل اعتماد ، اعلی معیار کے ٹچ ڈسپلے کی ضرورت ہوتی ہے۔

عمومی وضاحتیں

VXT101YIA-19C ایک TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور IC ، FPC ، CTP اور بیک لائٹ یونٹ پر مشتمل ہے۔ 10.1 ¢ ¢ ڈسپلے ایریا میں 800 X (RGB) X 1280 پکسلز شامل ہیں اور یہ 16.7M رنگوں تک ظاہر کرسکتے ہیں۔ یہ پروڈکٹ ROHS ماحولیاتی معیار کے ساتھ معاہدہ کرتا ہے ..

نوٹ 1: درجہ حرارت اور ڈرائیونگ وولٹیج کے ذریعہ رنگین دھن قدرے تبدیل کردی گئی ہے۔

نوٹ 2: ایف پی سی اور سولڈر کے بغیر۔

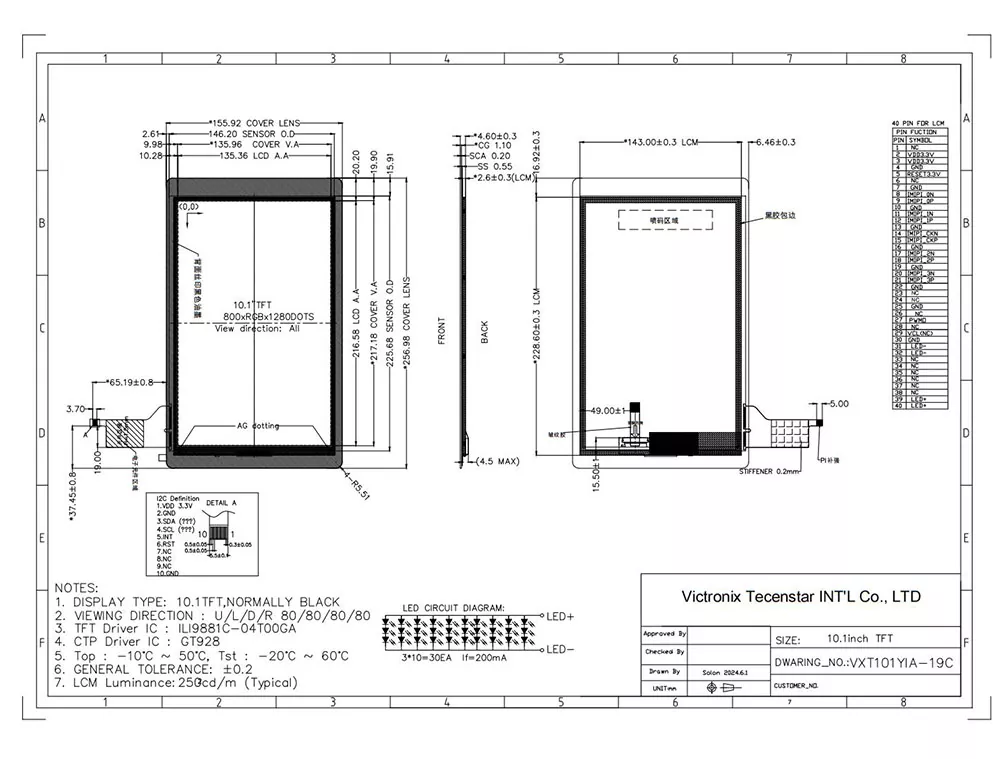

مکینیکل ڈرائنگ
