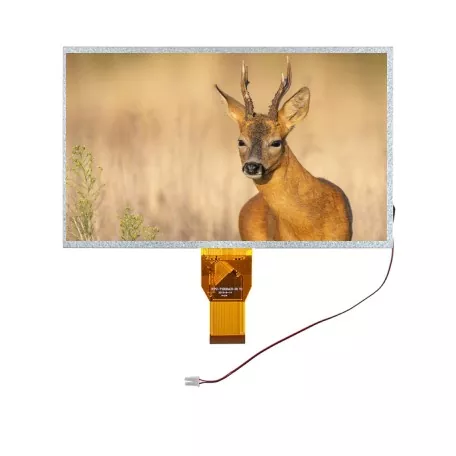

10.1 انچ 1024 × 600 WXGA LVDS TFT ماڈیول

TFT LCD ایک قسم کا مائع کرسٹل ڈسپلے ہے جو تصویری معیار کو بڑھانے کے لئے پتلی فلم ٹرانجسٹر ٹکنالوجی کا استعمال کرتا ہے ، اور اس میں روزمرہ کی زندگی میں بے شمار ایپلی کیشنز موجود ہیں۔ چین میں ایک پیشہ ور TFT ماڈیول تیار کرنے والے اور سپلائر کی حیثیت سے ، وکٹرونکس 10.1 انچ 1024 × 600 WXGA LVDS TFT ماڈیول دوسرے مینوفیکچررز سے مختلف کیا بناتا ہے؟ سب سے پہلے ، یہ 350 CD/m² ، 60 ° (3 ، 9 ، 12 بجے) ، 45 ° (6 بجے) وسیع دیکھنے کے زاویوں ، اور 500: 1 کے برعکس تناسب کی ایک عام چمک پیش کرتا ہے ، جو مختلف زاویوں سے بہترین پڑھنے کی اہلیت کو یقینی بناتا ہے۔ دوم ، یہ ایک بیک لائٹ یونٹ کو مربوط کرتا ہے جس میں 39 سفید ایل ای ڈی کا استعمال ہوتا ہے جس کی عام زندگی میں 30،000 سے 50،000 گھنٹے (50 ٪ ابتدائی چمک) ہوتی ہے ، جو روشنی کے تمام حالات میں واضح مرئیت کو یقینی بناتی ہے۔ اس کے علاوہ ، یہ HX8282A14 + HX8696 ڈرائیور IC کے ساتھ LVDS انٹرفیس کی حمایت کرتا ہے۔ اس کے علاوہ ، یہ سخت ماحولیاتی جانچ سے گزرتا ہے ، جس میں تھرمل جھٹکا (-30 ° C ↔ +80 ° C سائیکل) ، نمی کا ذخیرہ (60 ° C/90 ٪ RH) ، اور مکینیکل کمپن شامل ہیں ، اس بات کو یقینی بنانا کہ یہ درجہ حرارت کی توسیع کی حد (0 ° C سے +50 ° C) میں بغیر کسی رکاوٹ کے کام کرسکتا ہے۔

وکٹرونکس کے ذریعہ یہ 10.1 انچ TFT ڈسپلے عام طور پر صنعتی HMI پینلز ، پورٹیبل میڈیکل ڈیوائسز ، پوائنٹ آف سیل ٹرمینلز ، سرایت شدہ نظام ، اور نقل و حمل کی نمائش میں استعمال ہوتا ہے جہاں واضح مرئیت ، رنگ کی درستگی اور مضبوط کارکردگی ضروری ہے۔

عمومی وضاحتیں

VXT101BAH-02 ایک TFT-LCD ماڈیول ہے۔ یہ TFT-LCD پینل ، ڈرائیور IC ، FPC ، بیک لائٹ یونٹ پر مشتمل ہے۔ 10.1 لیپت ڈسپلے ایریا میں 1024 x 600 پکسلز شامل ہیں اور یہ 16.7M رنگوں تک ظاہر کرسکتے ہیں۔ یہ پروڈکٹ ROHS ماحولیاتی معیار کے ساتھ معاہدہ کرتا ہے

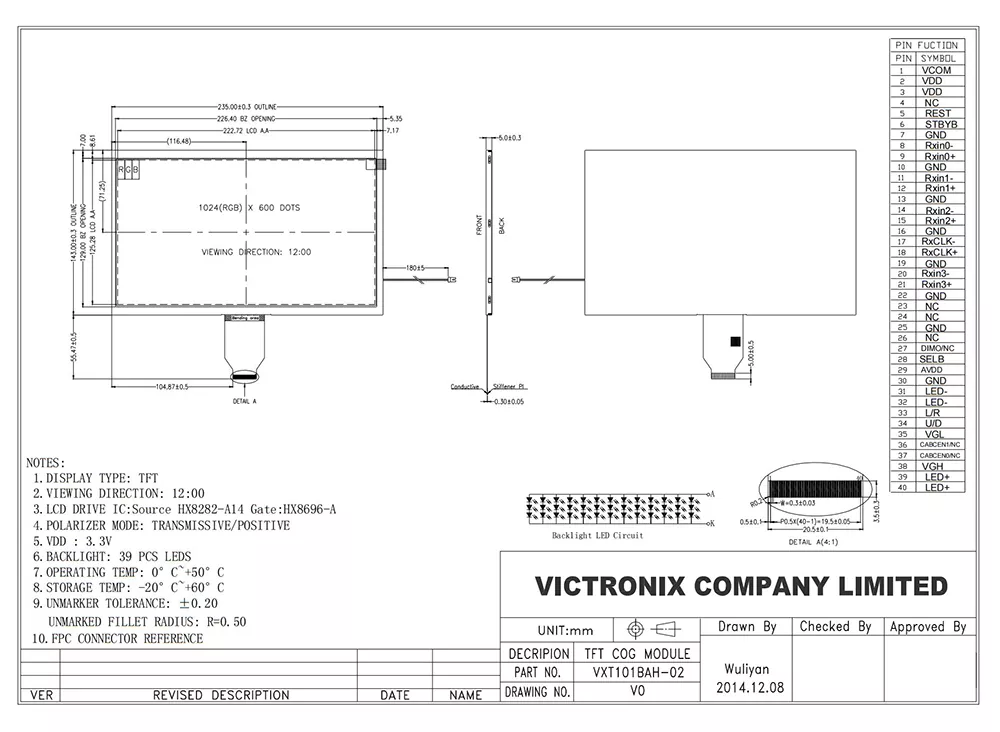

خاکہ ڈرائنگ
